زنجیر تخت غلطک دار حرکت مستقیم گام ۳۸.۱ میلیمتر و عرض ۸۲.۶ میلیمتر

زنجیر تخت غلطک دار حرکت مستقیم گام ۳۸.۱ میلیمتر و عرض ۸۲.۶ میلیمتر

زنجیر تخت غلطک دار حرکت مستقیم گام ۳۸.۱ میلیمتر و عرض ۸۲.۶ میلیمتر

RSR-826

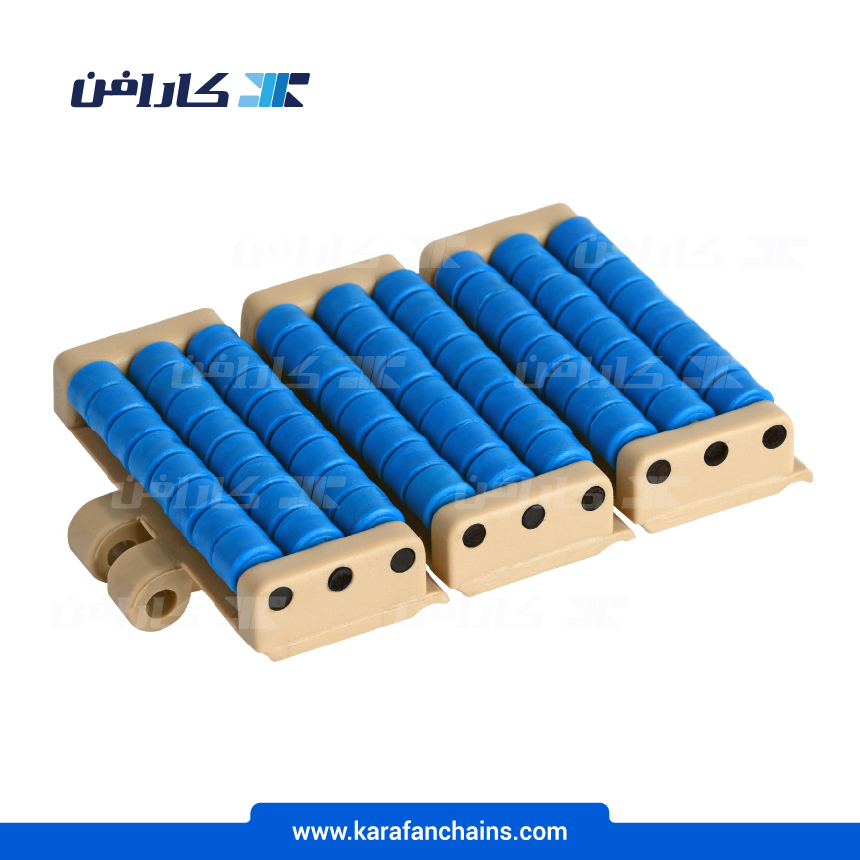

زنجیر تخت حرکت مستقیم غلطک دار
شرینگ آخرین مرحله در خطوط تولیدی است و پس از آن عموما محصول پالت چینی شده و یا برای چیدمان به انبار منتقل می شود.
گاها در قسمت پالت چینی به علت جابجا کردن پالت ها، قرارگیری پالت های جدید، بردن پالت های پر و یا تعویض شیفت کارگران،  به ناچار شاهد تاخیر در روند پالت چینی هستیم. بنابراین در این زمان که جلوی محصول شرینگ شده، بسته است و زنجیر در حال عبور از زیر آن می باشد، اصطکاک بسیار زیادی میان پلاستیک شرینگ با نوار ایجاد می شود.
حال اگر در این مرحله، از دیگر زنجیرها (مانند زنجیرهای تخت پلاستیک دوبل و یا بلت مدولار) استفاده شود، اصطکاک زیادِ ایجاد شده معمولا باعث فشار چندین برابری به زنجیر شده، که منجر به صدمه به زنجیر و یا پارگی آن می شود و در صورتیکه زنجیر مقاومت کند، این امر باعث پارگی شرینگ محصول خواهد شد. دراین حالت باید محصول به ابتدای خط بازگشته و مجددا شرینگ شود که درنهایت موجب اتلاف زمان، هزینه و گاها خسارت به محصول خواهد شد.
لازم به ذکر است برای کاهش اصطکاک در مرحله ی پس از شرینگ، نمی توان از روان کننده استفاده کرد چرا که شرینگ محصول نمی تواند با ظاهری آلوده و یا خیس به پالت چینی منتقل گردد.
این گروه محصول صرفا در راستای حل مشکلات مذکور در انتهای خطوط تولیدی کارخانجات، جهت انتقال محصولات بسته بندیِ شرینگ شده پس از دستگاه شرینگ، مورد استفاده قرار می گیرند.
این محصول با طراحی دقیق غلطک های هرزگرد آن باعث می شود، اصطکاک میان پلاستیک شرینگ با نوار به حداقل ممکن رسیده و زمانی که محصول به صورت دپو قرار میگیرد زنجیر با فشار بسیارکمی از زیر محصول به حرکت خود ادامه می دهد. این محصول با هدف به حداقل رساندن صدمه به محصول و زنجیر و افزایش راندمان خطوط تولید طراحی و تولید شده است.

مشخصات عمومی:

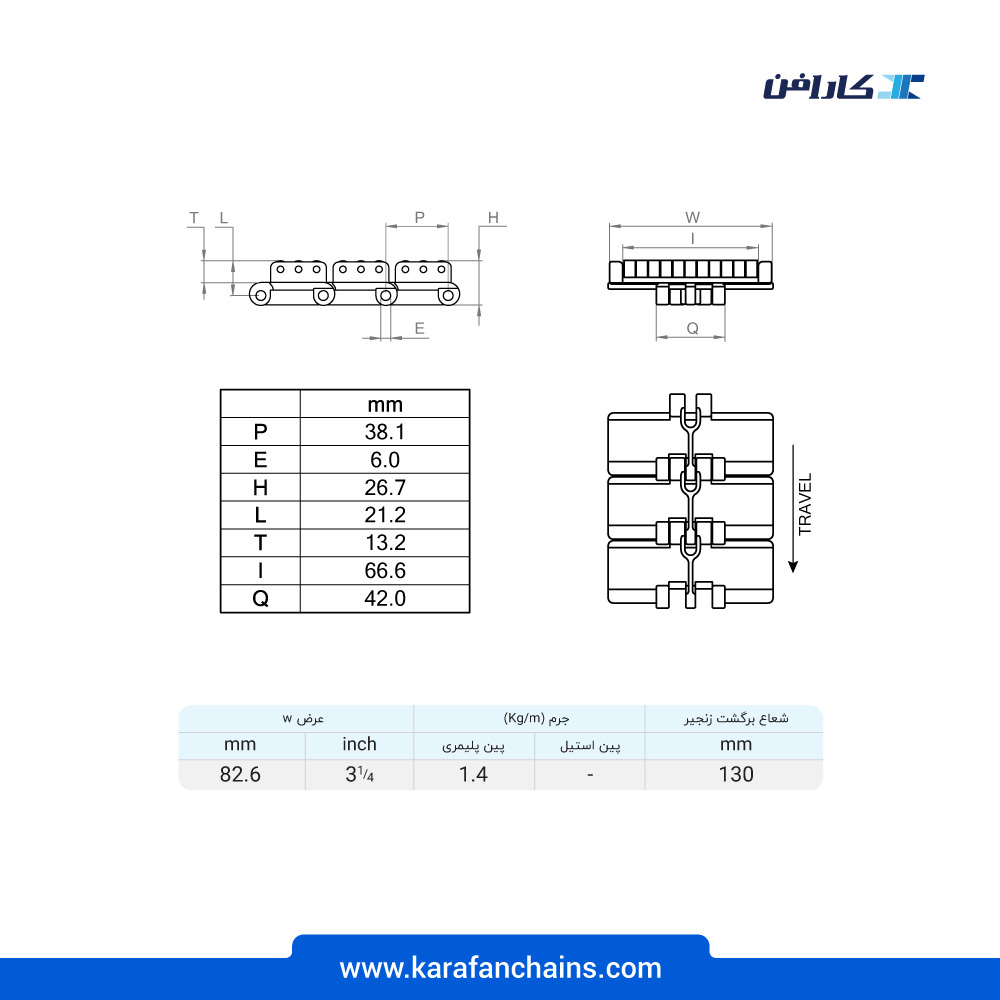

این گروه محصول با گام 1.5 اینچ معادل 38.1 میلی متر،  در 3 عرض از 82.6 ، 190.5 و 304.8 میلیمتر در شرکت مهندسی کارافن تولید می گردد که عرض 304.8 میلیمتر آن در کارخانجات محبوبیت بیشتری دارد، با این حال در صورت نیاز به عرض های بزرگتر امکان قرارگیری چند ردیف از این زنجیر درکنار هم نیز وجود دارد.

مشخصات فنی:

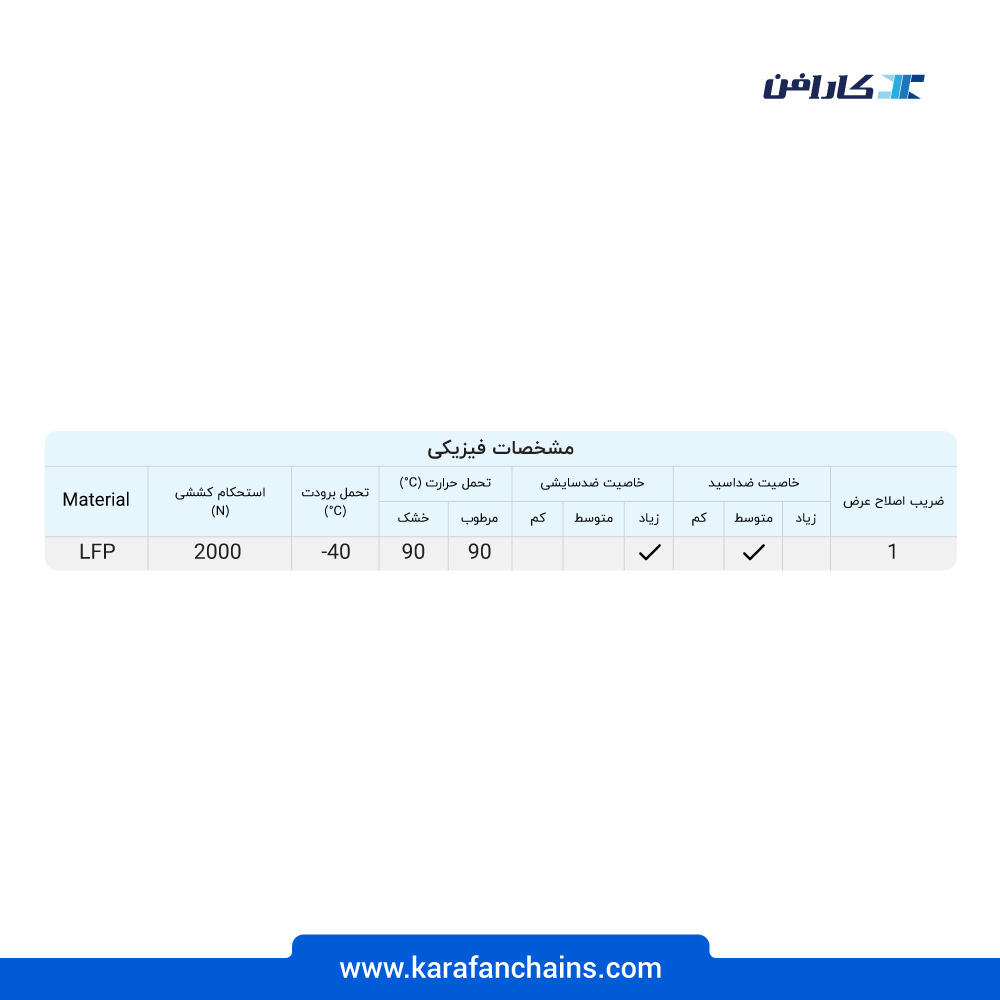

این محصولات با رنگ قهوه ای روشن و تنها با متریال با کد اختصاری LFP تولید می گردد که در عرض 82.6 میلیمتر با پین پلیمری ضد سایش و در عرض های 190.5 و 304.8 میلیمتر با پین استیل نگیر AISI 304  عرضه می شود.
لازم به ذکر است غلطک های این گروه محصول نیز با گرید LFP و با قطر 10.8 میلیمتر تولید می شوند.


توصیه های کارافن در خصوص نحوه استفاده و بکارگیری زنجیرهای تخت حرکت مستقیم غلطک دار:
این گروه محصول در رده بندی در دسته زنجیرهای تاپ چین ها (TOP CHAINS) قرار می گیرد و اصولاً نباید تحت کشش کار کنند. پیشنهاد می شود با توجه به طول کانوایر از مدلهای معرفی شده کارافن در خصوص برگشت زنجیر و نوع کشش استفاده گردد.
جهت حرکت این نوع زنجیر در استهلاک و حرکت های توام طولی بسیار تاثیر داشته و توصیه می شود به جهت حرکت صحیح مطابق نقشه های فنی کارافن توجه گردد.
توصیه می شود باتوجه به جرم بالای این گروه محصول برای کاهش استهلاک، خطوط با حداقل سرعت ممکن کار کنند. سرعت پیشنهادی شرکت مهندسی کارافن 30درصد بیشتر از سرعت موردنیاز برای ماکزیمم ظرفیت خط تولیدی می باشد.

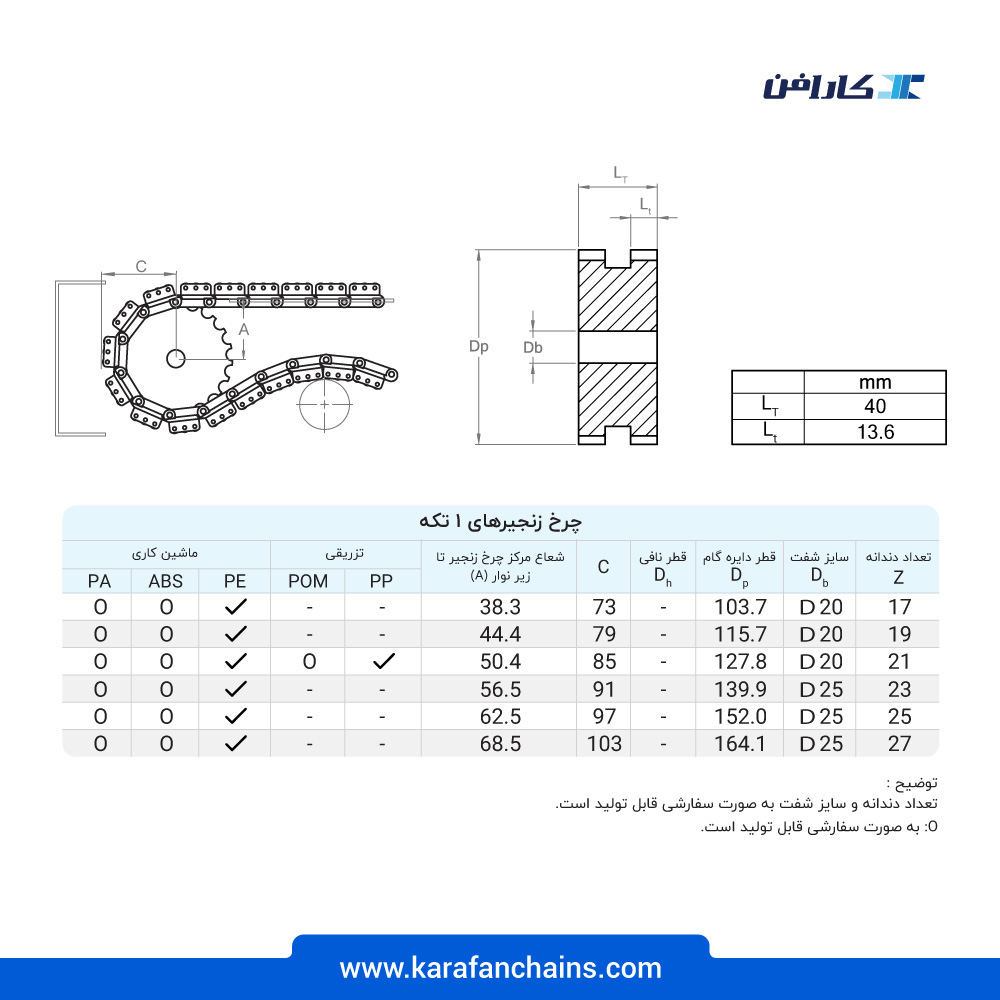

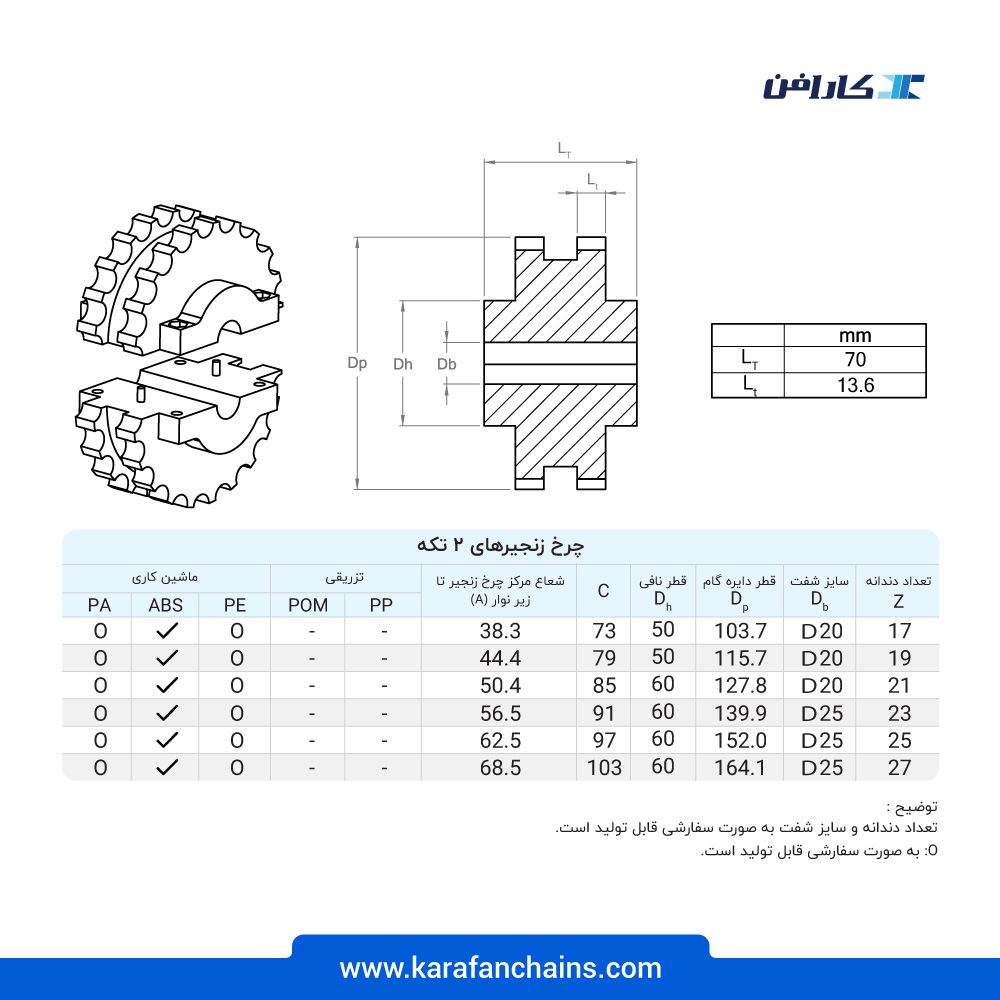

چرخ زنجیرهای این گروه محصول در دو نوع یک تکه و دو تکه در جداول فنی معرفی شده است. استفاده از چرخ زنجیرهای دو تکه در کانوایرهایی که از چند ردیف زنجیر در کنار هم استفاده می شود کاربرد دارد.
باتوجه به اینکه قسمت پس از شرینگ گلوگاه خطوط تولیدی می باشند، توصیه می شود برای به حداقل رساندن زمان تعمیر و توقف خط، از چرخ زنجیر های دوتکه استفاده شود.

شرکت مهندسی کارافن تنها تولیدکننده این گروه محصول در ایران بوده و از سال 1390 با هدف حل مشکلات خطوط تولیدی، مشغول به تولید این گروه محصول می باشد.

باتوجه به جرم بالای این زنجیرها و قیمت بالای آن باید با دقت فوق العاده بالا، اصولی و مهندسی شده طراحی و تولید شود، چراکه درصورت استفاده از محصولات بی کیفیت مشابه اگر صدمه ای به قطعه ی فوقانی زنجیر وارد شود، تعداد زیادی غلطک های کوچک بر روی سطح زمین پخش خواهد شد که نه تنها منجر به توقف خط خواهد شد بلکه می تواند باعث خسارت جانی به پرسنل و کارگران شود.
کارافن با دقت به این موضوع پلیت فوقانی را به نحوی انجام داده که در صورت صدمه به زنجیر، غلطک ها به راحتی از هم جدا نشده و روی سطح زمین پخش نخواهند شد.
توصیه می شود در این بخش از خطوط از محصولات باکیفیت استفاده شود تا از ایجاد صدمات و خسارات مذکور جلوگیری به عمل آید .

• خطوط بسته‌بندی صنایع غذایی و آشامیدنی

• سیستم‌های انتقال جعبه و کارتن

• خطوط مونتاژ قطعات صنعتی

• صنایع دارویی و بهداشتی

• حمل محصولات با سطوح حساس

• حرکت روان با کاهش اصطکاک به‌واسطه غلطک‌ها

• کاهش مصرف انرژی در سیستم انتقال

• مقاومت بالا در برابر سایش و ضربه

• قابلیت شست‌وشو و نگهداری آسان

• مناسب برای محیط‌های مرطوب و خشک
